TL;DR

介绍IDA覆盖率统计插件Lighthouse的使用，并对其覆盖率输出方式进行修改，获得可阅读的明文代码执行路径信息。

1. 背景

最近有统计覆盖率信息的需求，多方搜索后发现IDA插件Lighthouse具有统计覆盖率的功能，通过读取DynamoRIO或者Pin产生的覆盖率日志文件，在IDA中以图形化形式展现代码的详细执行路径。

DynamoRIO或Pin等插桩工具默认使用的日志文件格式为drcov格式，这是一种二进制格式，每个基本块的信息的都是以十六进制数据进行记录。虽然二进制形式的记录方式有利于提高性能，但是人工阅读困难。

2. Lighouse的基本使用

下载：Lighthouse；
安装：

在IDA中找到插件文件的目录：
1

import idaapi, os; print(os.path.join(idaapi.get_user_idadir(), "plugins"))
将下载下来的源码中的/plugins/文件夹copy到上面命令执行结果的目录中，然后重启IDA。
获取drcov格式覆盖率统计日志文件：

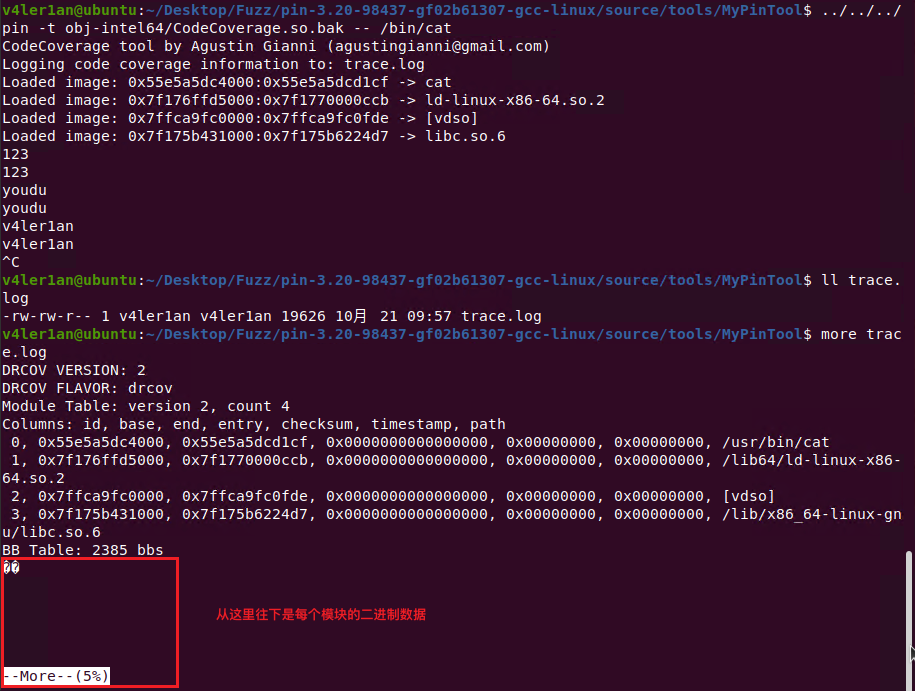

首先使用Pin或DynamoRIO获取覆盖率统计文件(这里以Pin为例)：

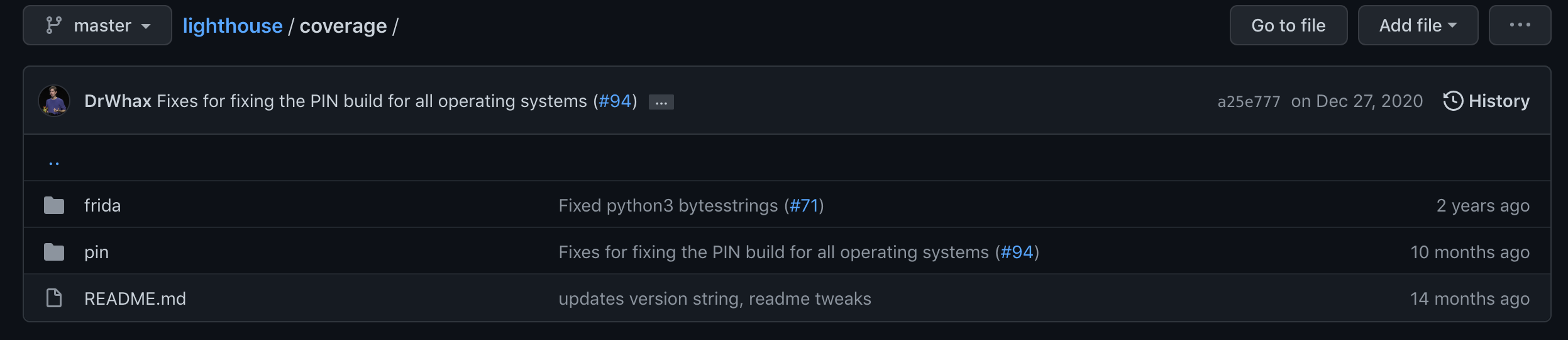

这里需要注意的是，Lighthouse默认使用的drcov文件版本为version 2，但是最新版的DynamoRIO生成的drcov文件的版本为version 3，所以在导入IDA时会提示文件格式错误。Lighthouse目前提供了pin和frida的覆盖率统计插件，DynamoRIO的需要做修改或者使用旧版本的DynamoRIO：
IDA中导入日志文件：

首先IDA加载要观察的可执行文件，然后File -> Load file -> Code coverage file... 加载刚刚生成的日志文件：

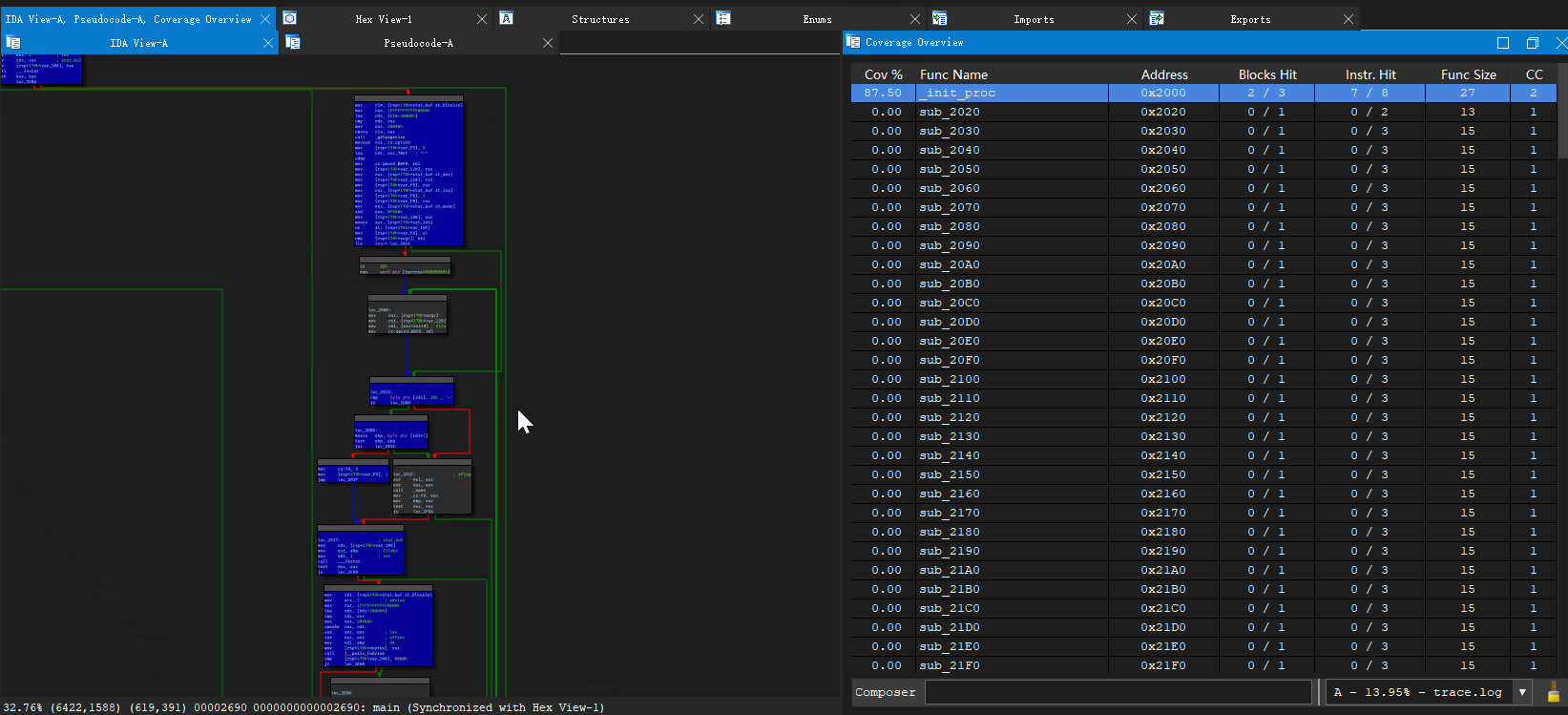

控制流图的蓝色基本块为执行了的基本块，右侧为coverage的overview信息

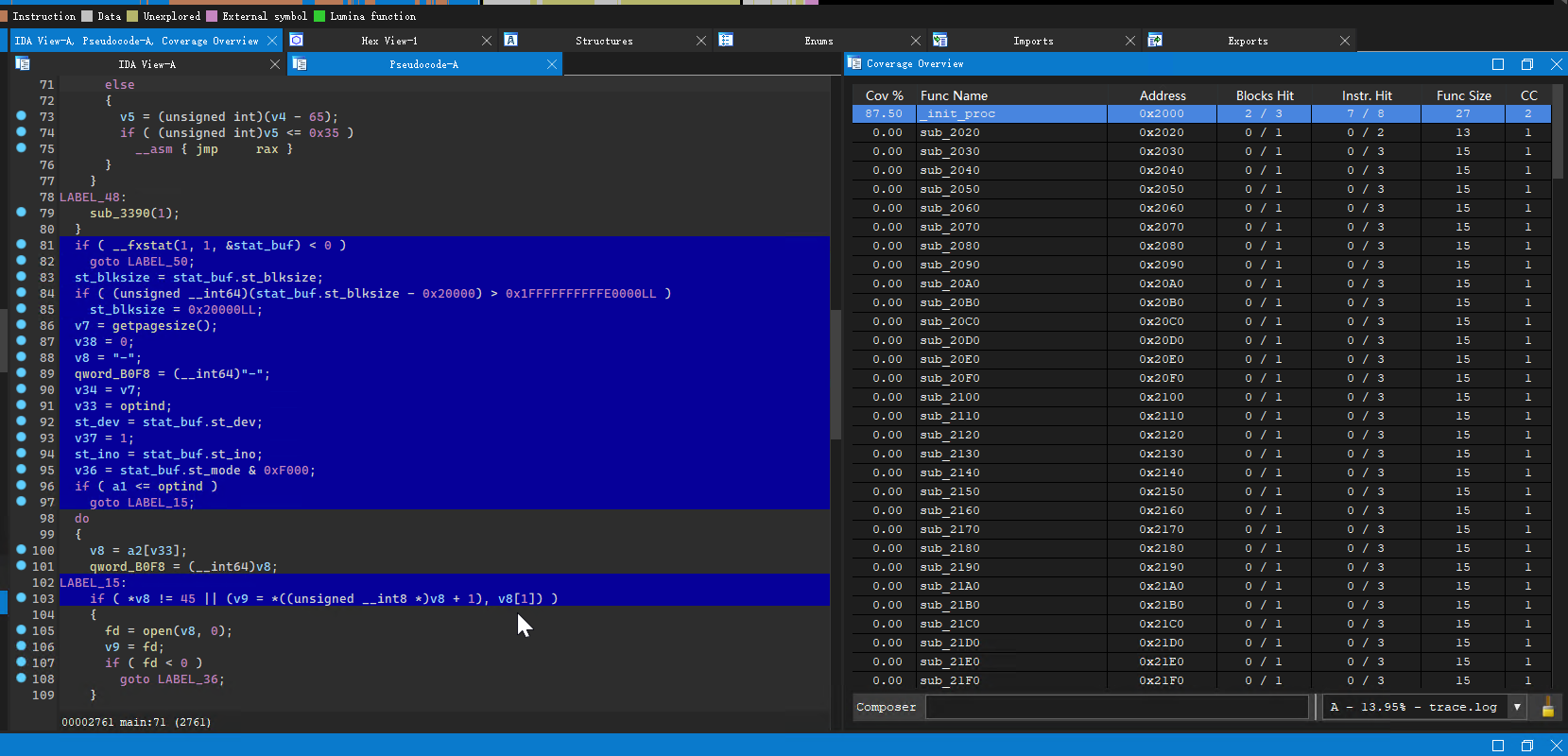

同样进行F5之后，可以看到执行过的伪代码：

3. drcov文件格式

1. 简介

drcov是基于DynamoRIO框架的用于收集二进制程序覆盖率信息的一种工具，其收集的覆盖率信息格式即为drcov格式。因为其成熟高效的特点，很多进行覆盖率收集的工具都会使用这种格式。

DynamoRIO官方并未对drcov格式进行详细的说明，所以此处进行说明记录，希望能对后续的覆盖率信息收集工具的开发起到一定的作用

2. 详细格式

首先，drcov格式有一个包含一些metadata的头部：

1
2


DRCOV VERSION: 2
DRCOV FLAVOR: drcov

在Lighthouse中只支持了version 2的格式；DRCOV FLAVOR是一个描述产生覆盖率信息的工具的字符串，并没有具体的实际作用。

然后，是在收集覆盖率信息的过程中加载的模块的映射的模块表：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11


Module Table: version 2, count 39
Columns: id, base, end, entry, checksum, timestamp, path
 0, 0x10c83b000, 0x10c83dfff, 0x0000000000000000, 0x00000000, 0x00000000, /Users/ayrx/code/frida-drcov/bar
 1, 0x112314000, 0x1123f4fff, 0x0000000000000000, 0x00000000, 0x00000000, /usr/lib/dyld
 2, 0x7fff5d866000, 0x7fff5d867fff, 0x0000000000000000, 0x00000000, 0x00000000, /usr/lib/libSystem.B.dylib
 3, 0x7fff5dac1000, 0x7fff5db18fff, 0x0000000000000000, 0x00000000, 0x00000000, /usr/lib/libc++.1.dylib
 4, 0x7fff5db19000, 0x7fff5db2efff, 0x0000000000000000, 0x00000000, 0x00000000, /usr/lib/libc++abi.dylib
 5, 0x7fff5f30d000, 0x7fff5fa93fff, 0x0000000000000000, 0x00000000, 0x00000000, /usr/lib/libobjc.A.dylib
 8, 0x7fff60617000, 0x7fff60647fff, 0x0000000000000000, 0x00000000, 0x00000000, /usr/lib/system/libxpc.dylib

 ... snip ...

模块表的头部有两种变体，都包含模块表中的条目数：

1
2
3
4


Format used in DynamoRIO v6.1.1 through 6.2.0
   eg: 'Module Table: 11'
Format used in DynamoRIO v7.0.0-RC1 (and hopefully above)
   eg: 'Module Table: version X, count 11'

每个版本的表格格式有些许不同：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17


DynamoRIO v6.1.1, table version 1:
   eg: (Not present)
DynamoRIO v7.0.0-RC1, table version 2:
   Windows:
     'Columns: id, base, end, entry, checksum, timestamp, path'
   Mac/Linux:
     'Columns: id, base, end, entry, path'
DynamoRIO v7.0.17594B, table version 3:
   Windows:
     'Columns: id, containing_id, start, end, entry, checksum, timestamp, path'
   Mac/Linux:
     'Columns: id, containing_id, start, end, entry, path'
DynamoRIO v7.0.17640, table version 4:
   Windows:
     'Columns: id, containing_id, start, end, entry, offset, checksum, timestamp, path'
   Mac/Linux:
     'Columns: id, containing_id, start, end, entry, offset, path'

虽然有很多列的数值，但是实际上能于Lighthouse交互的数据只有以下几种：

id: 生成模块表时分配的序号，稍后用于将基本块映射到模块。
start, base: 模块开始的内存基地址。
end: 模块结束的内存地址。
path: 模块在硬盘上的存储路径。

最后，日志文件有一个基本块表，其中包含在收集覆盖信息时执行的基本块列表。虽然drcov可以以文本格式转储基本块表（使用-dump_text选项），但它默认以二进制格式转储表。

1
2


BB Table: 861 bbs
<binary data>

该表首先是一个表头，表明基本块的数量。后续跟的数据是一个每个8字节大小的__bb_entry_t结构组成的数组，__bb_entry_t的结构如下：

1
2
3
4
5


typedef struct _bb_entry_t {
    uint   start;      /* offset of bb start from the image base */
    ushort size;
    ushort mod_id;
} bb_entry_t;

结构解释如下：

start: 距离基本块入口开始的模块的基地址的偏移。
size: 基本块的大小。
mod_id: 发现的基本块所在模块的id，与前面模块表中的id是对应的。

基于上面3个元素，就可以知道哪个基本块被执行了，从而作为覆盖率信息进行收集。

3. 修改输出方式为明文(以Pin插件为例)

因为Lighthouse默认输出的覆盖率日志文件时drcov格式的，人工阅读存在一定的困难。在某些场景下，需要直接获得人工易读的代码执行路径信息，所以考虑对Lighthouse的覆盖率统计插件进行修改。

Lighthouse的覆盖率统计功能在如下代码中：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27


# CodeCoverage.cpp

static VOID OnFini(INT32 code, VOID* v)
{

...snap...

    drcov_bb tmp;

    for (const auto& data : context.m_terminated_threads) {
        for (const auto& block : data->m_blocks) {
            auto address = block.first;
            auto it = std::find_if(context.m_loaded_images.begin(), context.m_loaded_images.end(), [&address](const LoadedImage& image) {
                return address >= image.low_ && address < image.high_;
            });

            if (it == context.m_loaded_images.end())
                continue;

            tmp.id = (uint16_t)std::distance(context.m_loaded_images.begin(), it);
            tmp.start = (uint32_t)(address - it->low_);
            tmp.size = data->m_blocks[address];

            context.m_trace->write_binary(&tmp, sizeof(tmp));
        }
    }
}

首先设置了一个drcov_bb结构tmp，其完整格式如下：

1
2
3
4
5


struct __attribute__((packed)) drcov_bb {
        uint32_t start;
        uint16_t size;
        uint16_t id;
    };

然后进入到一个内外嵌套循环中，在每个内循环中每读到一个bb信息就对tmp结构进行赋值：

1
2
3


tmp.id = (uint16_t)std::distance(context.m_loaded_images.begin(), it);
tmp.start = (uint32_t)(address - it->low_);
tmp.size = data->m_blocks[address];

最后调用write_binary函数写入到trace文件中：

1

context.m_trace->write_binary(&tmp, sizeof(tmp));

而write_binary函数的实现在Trace.h文件中：

1
2
3
4
5
6
7


void write_binary(const void* ptr, size_t size)
{
    if (fwrite(ptr, size, 1, m_file) != 1) {
      std::cerr << "Could not log to the log file." << std::endl;
      std::abort();
    }
}

可以看到本质上就是调用fwrite函数进行流操作。此外，还有一个write_string函数：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10


void write_string(const char* format, ...)
{
    va_list args;
    va_start(args, format);
    if (vfprintf(m_file, format, args) < 0) {
      std::cerr << "Could not log to the log file." << std::endl;
      std::abort();
    }
    va_end(args);
}

该函数用作想trace文件中写入string格式的数据。这么一来就好办了，直接用现成的即可，只需要修改在写文件时的操作就ok了。修改后的代码如下：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20


// drcov_bb tmp;  这里要注释掉。否则有的环境会报编译不通过

for (const auto& data : context.m_terminated_threads) {
  for (const auto& block : data->m_blocks) {
    auto address = block.first;
    auto it = std::find_if(context.m_loaded_images.begin(), context.m_loaded_images.end(), [&address](const LoadedImage& image) {
      return address >= image.low_ && address < image.high_;
    });

    if (it == context.m_loaded_images.end())
      continue;

    uint16_t id = (uint16_t)std::distance(context.m_loaded_images.begin(), it);
    uint32_t start_addr = (uint32_t)(address - it->low_);
    int size = data->m_blocks[address];

    context.m_trace->write_string("[+]module: [%d] 0x%08x  %d\n", id, start_addr, size);

  }
}

这种格式只能用作人工阅读或进一步的处理，没有办法再使用drcov2lcov和genhtml工具进行转换了，最终实现的效果如下：

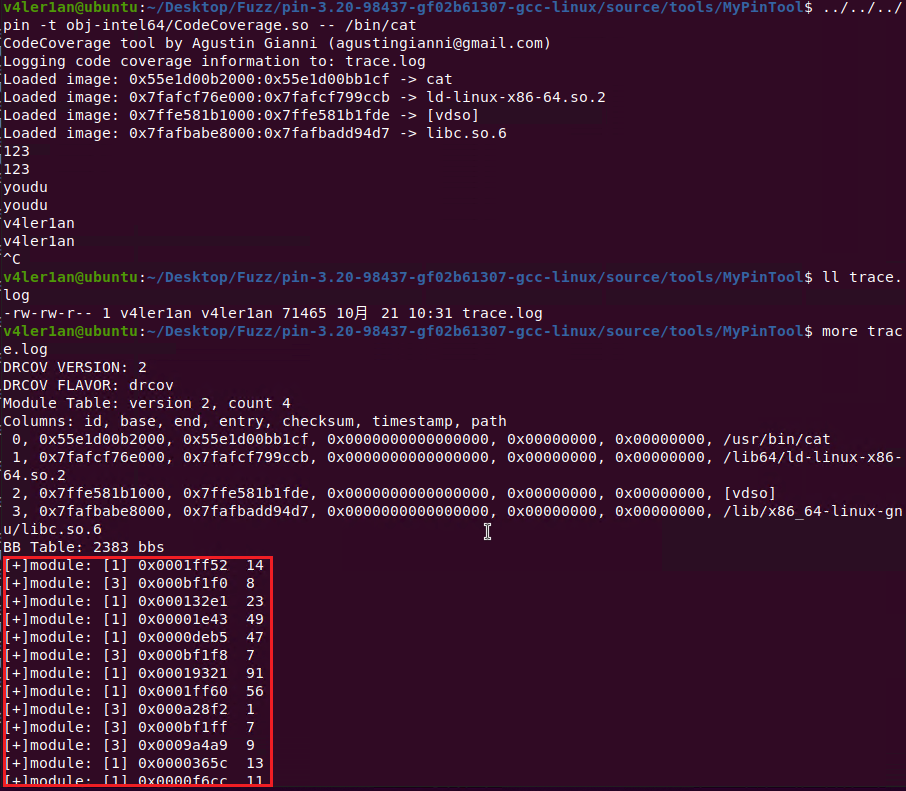

会以明文形式打印出每个模块的执行的基本块的地址和块大小，这样就方便人工进行阅读，还可以进一步提取出模块执行的地址，进行后续处理。
